누전차단기 고르는 법 — 정격(15mA·30mA)·2P/4P 차이와 교체 시점

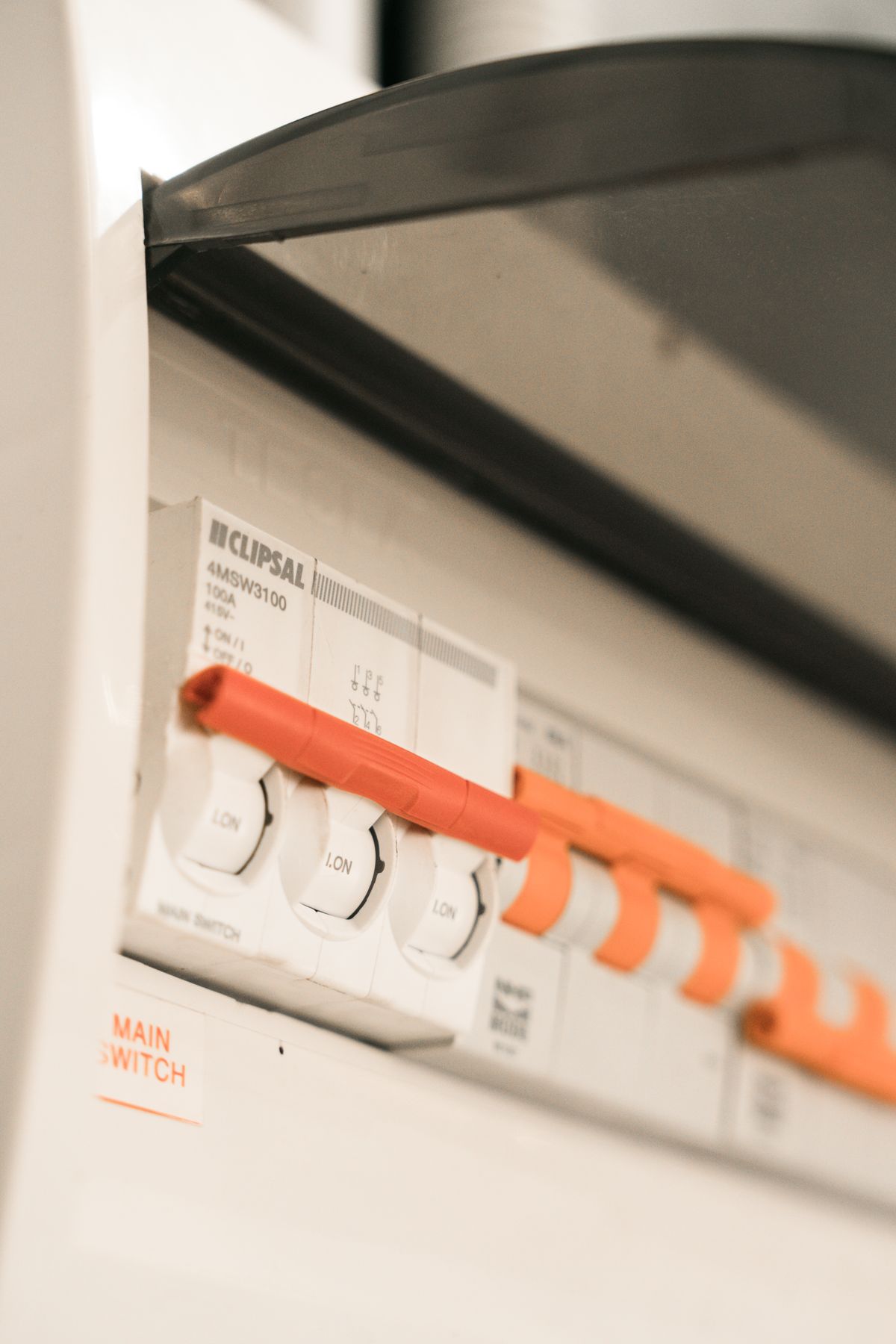

집 현관이나 다용도실 벽에 있는 분전반을 열면, 손잡이가 달린 작은 스위치들이 줄지어 있습니다. 그중 테스트(T) 버튼이 달린 것이 누전차단기입니다. 전선이 벗겨지거나 물기가 닿아 전류가 정상 경로를 벗어나면, 이 장치가 순식간에 회로를 끊어 감전과 화재를 막습니다.

이 글은 “누전차단기가 자꾸 떨어진다”는 고장 진단이 아니라, 어떤 누전차단기를 골라야 하는지에 초점을 맞춥니다. 정격 감도전류(15mA·30mA), 극수(2P·4P), 정격전류(A)를 어떻게 읽고 고르는지, 그리고 언제 교체해야 하는지를 정리했습니다. 차단기가 반복해서 내려가는 원인이 궁금하다면 차단기가 자꾸 내려갈 때 원인 진단 글을 함께 보세요.

누전차단기와 배선용 차단기는 역할이 다릅니다

분전반에는 보통 두 종류의 차단기가 있습니다. 이름이 비슷해 헷갈리기 쉽지만 보호하는 대상이 다릅니다.

• 누전차단기(ELB/RCD): 전류가 새어 나가는 누전을 감지합니다. 사람이 감전되는 상황을 막는 것이 주 목적이라 테스트 버튼이 달려 있습니다.
• 배선용 차단기(MCCB): 전선에 정격 이상의 전류가 흐르는 과부하·단락을 감지합니다. 누전은 감지하지 못합니다.

가정용 분전반에서는 메인, 그리고 욕실·주방처럼 물을 쓰는 회로에 누전 보호가 포함된 제품이 들어가는 것이 일반적입니다. 나머지 분기에는 과부하만 감지하는 배선용 차단기가 쓰이기도 합니다. 제품 표면의 정격 감도전류 표기(예: 30mA)와 테스트 버튼 유무로 누전차단 기능을 확인할 수 있습니다.

정격 감도전류: 15mA와 30mA는 어디에 쓰나

정격 감도전류는 “전류가 몇 mA 새면 차단할지”를 정한 값입니다. 사람을 보호하는 용도에서는 값이 작을수록 더 민감하게 끊깁니다.

인체 보호용 누전차단기는 일반적으로 정격 감도전류 30mA 이하, 동작 시간 0.03초 이내를 기준으로 봅니다(전기설비기술기준·KS 자료 기준). 물을 자주 쓰는 회로는 더 민감한 15mA 제품을 쓰기도 합니다. 다만 너무 민감하면 정상 상태에서도 불필요하게 떨어질 수 있어, 회로 용도에 맞추는 것이 핵심입니다.

극수(2P·4P)와 정격전류(A) 고르는 기준

교체용을 살 때 가장 많이 틀리는 부분이 극수와 정격전류입니다. 이 둘은 기존에 달려 있던 제품의 표기를 그대로 따라가는 것이 안전합니다.

가정에서 흔한 단상 220V는 2P가 일반적입니다. 정격전류(A)는 그 회로가 감당하도록 설계된 용량이라, 임의로 더 큰 값으로 바꾸면 전선이 견디는 한계를 넘어설 수 있습니다. 기존 차단기에 적힌 극수·전압·정격전류(A)·정격 감도전류(mA)를 사진으로 찍어 두고 같은 규격으로 고르는 것이 가장 확실합니다. KS 인증(KS C 표기) 여부도 함께 확인하세요.

교체 시점 — 수명·테스트 버튼·트립 신호

누전차단기도 소모품입니다. 내부 접점과 감지 부품이 시간이 지나면 성능이 떨어집니다.

• 테스트 버튼 점검: 제조사·KS 자료에서는 대략 한 달에 한 번 테스트(T) 버튼을 눌러 확인하기를 권장합니다. 버튼을 눌렀을 때 손잡이가 곧바로 내려가면 정상, 반응이 없으면 교체 신호입니다.
• 사용 연수: 설치 후 대략 10~15년이 지났다면 점검·교체를 고려할 시점으로 보는 자료가 많습니다.
• 이상 신호: 손잡이가 헐거워 중간에 걸리거나, 표면이 변색·발열되거나, 탄 냄새가 나면 즉시 사용을 멈추고 점검을 받으세요.

한 가지 주의할 점은, 누전차단기 교체는 분전반 내부 배선을 다루는 작업이라는 것입니다. 감전 위험이 있으므로 자격을 갖춘 전기공사업체에 맡기는 것을 권합니다. 부득이 직접 점검할 때도 최소한 메인 차단기를 내려 전원을 차단한 상태에서 확인하세요. 배선을 새로 연결하는 작업은 전문가 영역입니다.

설치 없이 쓰는 안전장치 — 누전차단 멀티탭

분전반을 손대기 부담스럽다면, 누전차단 기능이 내장된 멀티탭이라는 선택지가 있습니다. 콘센트에 꽂아서 쓰기 때문에 별도 배선 작업이 필요 없고, 세탁기·냉장고처럼 물기 근처에서 쓰는 기기의 콘센트에 두면 개별 회로 단위로 누전을 감지합니다.

다만 이것은 분전반 누전차단기를 대체하는 것이 아니라, 특정 기기 한 대를 추가로 보호하는 보조 장치로 이해하는 것이 맞습니다. 콘센트 주변 안전이 걱정된다면 콘센트 안전덮개나 고용량 멀티탭 고르는 법도 함께 참고하세요.

누전차단기 규격표 — 명판의 기호부터 읽는다

차단기 앞면에는 여러 숫자가 함께 찍혀 있는데, 정격 전류(A)와 정격 감도 전류(mA)는 전혀 다른 것이다. A는 「너무 많이 쓰면」 끊는 기준이고, mA는 「전기가 새면」 끊는 기준이다. 둘을 헷갈리면 용량만 키우고 누전 보호는 그대로인 교체가 된다.

표기·기준은 KS C IEC 61008/61009 및 전기설비기술기준을 따르는 일반적인 값이다. 실제 적용 용량은 배선 굵기와 부하에 따라 달라진다.

30A와 20A의 차이는 「그 회로가 견디는 전류」다. 20A 회로에 30A 차단기를 달면 배선이 먼저 뜨거워져도 차단기가 안 끊는 상태가 된다 — 용량은 배선에 맞춰 정해야 하며 임의로 키우면 안 된다.

분전반 교체·증설은 배선 작업이라 감전 위험이 있다. 규격 확인까지는 직접 하더라도, 교체는 메인 차단기를 내린 뒤 전기공사업 등록업체에 의뢰하는 것이 안전하다.
