전선커넥터 종류 비교 — 와고 221·773 vs 와이어넛, 규격별 선택 기준

전선을 이어야 할 때 가장 먼저 떠오르는 방법은 테이프를 감는 것입니다. 오랫동안 그렇게 해 왔고, 지금도 많은 현장에서 비닐테이프 한 롤이면 일을 끝냅니다. 하지만 테이프는 시간이 지나면 접착력이 떨어지고, 접촉 면적이 불안정해지면서 발열과 합선의 원인이 됩니다.

전선커넥터는 이 문제를 줄이기 위해 쓰는 부품입니다. 종류가 여러 가지이고 규격도 제각각이라, 아무거나 집으면 전선 굵기가 맞지 않거나 접촉이 불량해질 수 있습니다. 이 글은 커넥터의 방식별 차이와 규격별 선택 기준을 정리합니다.

전선커넥터 종류 — 연결 방식별 특징

전선커넥터는 전선을 고정하는 방식에 따라 크게 네 가지로 나뉩니다.

와이어넛(Wire Nut) 은 나선형 캡을 돌려 끼우는 방식입니다. 두세 가닥의 심선을 모아 넣고 캡을 시계 방향으로 돌리면 내부 스프링이 심선을 감아 잡습니다. 가격이 저렴하고 구하기 쉽지만, 진동이 잦은 곳에서는 풀릴 수 있고, 연선(가닥이 여러 올인 전선)에 쓸 때 심선이 빠지지 않도록 미리 꼬아 주어야 합니다.

압착단자(Crimp Terminal) 는 금속 슬리브에 전선을 넣고 압착 공구로 찍어 고정하는 방식입니다. 압착이 끝나면 쉽게 빠지지 않아 자동차 배선이나 제어반처럼 진동이 크고 신뢰성이 중요한 곳에서 많이 씁니다. 반면 한 번 찍으면 재사용이 어렵고, 전선 굵기에 맞는 단자와 공구를 따로 갖춰야 합니다.

레버형 커넥터 는 레버를 올리고 전선을 넣은 뒤 레버를 내려 잠그는 방식입니다. 대표적인 제품이 WAGO 221 시리즈입니다. 공구 없이 손으로 조작할 수 있고, 레버를 다시 올리면 전선을 빼서 재사용할 수 있습니다. 단선과 연선 모두 쓸 수 있어 가정 배선과 DIY에서 선호도가 높습니다.

꽂음형 커넥터 는 피복을 벗긴 전선을 구멍에 밀어 넣으면 내부 스프링이 물어 잡는 방식입니다. WAGO 773 시리즈가 대표적입니다. 조작이 가장 단순하지만, 한 번 꽂으면 빼기 어려운 영구 접속형이고 주로 단선 전용입니다.

방식	대표 제품	재사용	대응 전선	공구 필요
와이어넛	3M, 이상사 캡	가능	단선·연선	없음
압착단자	링·포크·부트러그	어려움	연선 위주	압착 공구
레버형	WAGO 221·222	가능	단선·연선	없음
꽂음형	WAGO 773	어려움	단선 위주	없음

어떤 방식이 우월하다기보다, 한 번 시공하고 손대지 않을 곳이면 압착단자나 꽂음형이, 점검이나 교체 가능성이 있는 곳이면 레버형이나 와이어넛이 적합합니다.

와고 커넥터 시리즈 비교 — 221, 222, 773 차이

WAGO는 독일 전기 접속 부품 전문 기업으로, 국내에서도 ‘와고 커넥터’라는 이름으로 통합니다. 시리즈별 차이를 짚어 봅니다.

221 시리즈(레버넛) 는 가장 널리 쓰이는 모델입니다. 투명 하우징이라 전선이 제대로 들어갔는지 눈으로 확인할 수 있고, 이전 222에 비해 크기가 약 40% 작아졌습니다.

정격전압: 450V(IEC 기준) / 600V(UL 기준)
정격전류: 32A
대응 선경: 0.14~4mm²(24~12 AWG)
도체: 단선·연선·세선 모두 가능
2극·3극·5극·6극 제품이 있습니다

222 시리즈 는 221이 나오기 전에 쓰이던 레버형입니다. 기능은 비슷하지만 하우징이 크고, 현재는 221로 대체되는 추세입니다. 기존에 222로 시공된 배선을 유지·보수할 때 호환 부품으로 찾게 되는 경우가 많습니다.

정격전류: 32A
대응 선경: 0.08~4mm²(28~12 AWG)
2극·3극·5극 제품이 있습니다

773 시리즈(월넛) 는 밀어 넣는 꽂음형입니다. 레버가 없어 구조가 단순하고 크기가 작습니다. 배전반이나 접속함처럼 한 번 시공하면 다시 열지 않는 곳에 적합합니다.

773-124: 0.75~2.5mm² / 정격 24A
773-604: 1.5~4mm² / 정격 32A
773-173: 2.5~6mm² / 정격 41A
주로 단선 전용(일부 모델은 연선 대응)

시리즈	방식	정격전류	대응 선경	재사용
221	레버(투명)	32A	0.14~4mm²	가능
222	레버(불투명)	32A	0.08~4mm²	가능
773	꽂음	24~41A(모델별)	0.75~6mm²	어려움

처음 구매한다면 221 시리즈를 기본으로 두고, 용도에 따라 773을 보충하는 편이 실용적입니다. 221은 재사용이 되므로 실수로 잘못 꽂아도 레버를 올려 다시 연결할 수 있습니다.

전선 규격별 커넥터 선택 기준

전선커넥터를 고를 때 가장 먼저 확인할 숫자는 전선의 단면적(mm²) 입니다. 커넥터 포장이나 상세페이지에 적힌 대응 선경 범위 안에 내 전선이 들어가는지를 봅니다.

가정에서 흔히 마주치는 전선 규격은 다음과 같습니다.

용도	전선 규격	대응 커넥터
조명 배선, 인터폰	0.75~1.5mm²	221(전체), 773-124

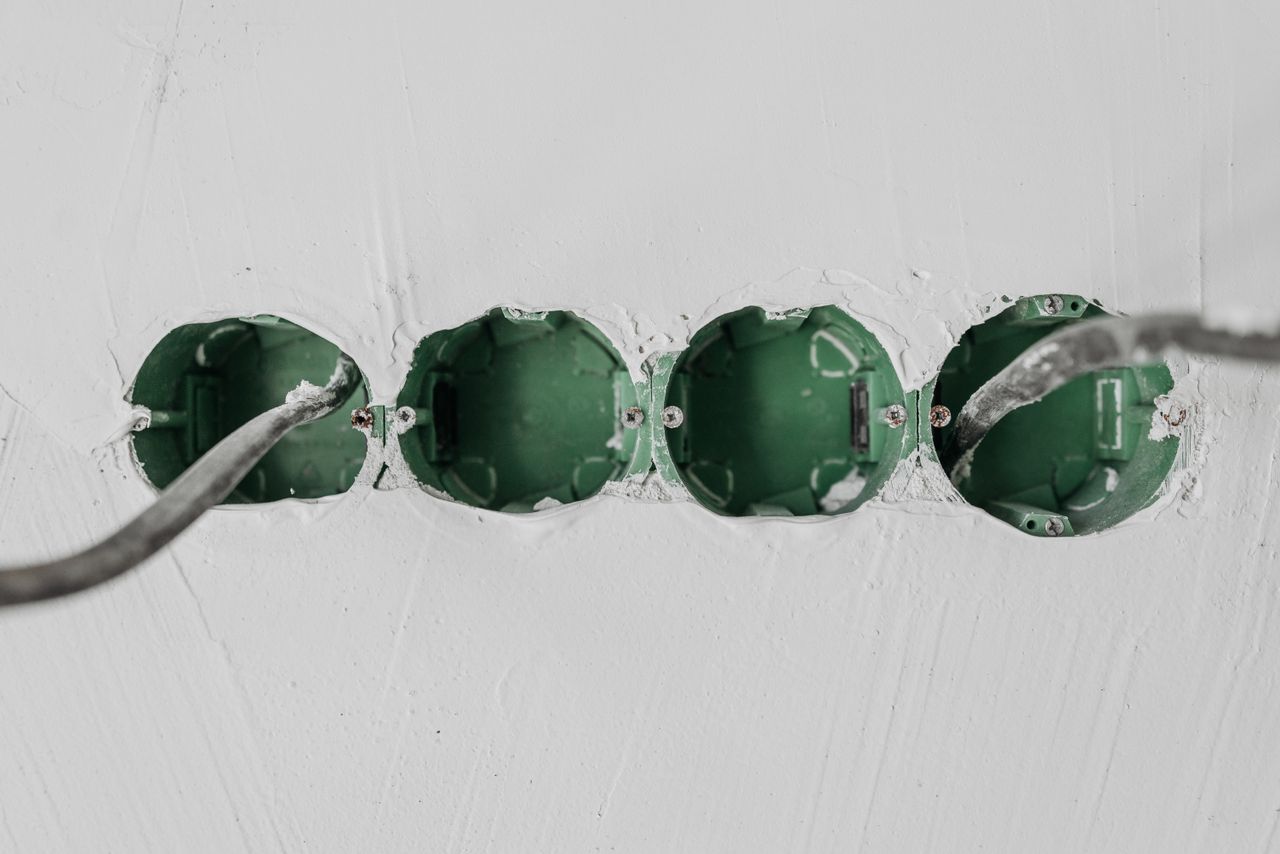

콘센트 배선	1.5~2.5mm²	221(전체), 773-124, 773-604
에어컨·인덕션 전용선	4~6mm²	221(4mm²까지), 773-604, 773-173

주의할 것이 두 가지 있습니다.

첫째, 한 커넥터에 서로 다른 굵기의 전선을 넣을 수 있습니다. 예를 들어 221-415(5극)에 1.5mm²와 2.5mm²를 섞어 넣는 것은 규격 내라면 가능합니다. 다만 너무 가는 선과 너무 굵은 선을 한꺼번에 넣으면 접촉 면적이 고르지 않을 수 있으므로, 포장에 적힌 범위 안에서 쓰는 것이 원칙입니다.

둘째, 극수(폴 수)는 연결할 전선의 가닥 수입니다. 전선 두 가닥을 잇는다면 2극, 세 갈래로 분기한다면 3극이 필요합니다. 남는 구멍이 있어도 상관없지만, 모자라면 다른 극수 제품을 써야 합니다.

전선 규격을 모른다면 전선 외피에 인쇄된 숫자를 확인하거나, 피복을 벗긴 심선 지름을 버니어캘리퍼스로 재서 단면적을 역산하는 방법이 있습니다. 확신이 없으면 전기 자격을 가진 기사에게 확인을 받는 편이 안전합니다.

전선커넥터 사용 시 안전 확인 사항

전선 연결은 소규모라도 합선·누전·발열의 위험이 따릅니다. 아래 항목은 커넥터를 쓸 때 공통으로 점검할 내용입니다.

차단기를 먼저 내리세요 — 작업할 회로의 차단기를 내리고 검전기로 무전압을 확인한 뒤 시작합니다. 차단기가 어떤 것인지 모르겠다면 누전차단기 고르는 법에서 종류를 먼저 파악하세요.
피복 벗기는 길이를 맞추세요 — 와고 221 기준 11mm입니다. 너무 짧으면 접촉 면적이 부족하고, 너무 길면 피복 밖으로 심선이 노출돼 합선 위험이 생깁니다. 와이어넛은 캡 안에 심선이 완전히 들어가야 합니다.
정격을 넘기지 마세요 — 커넥터의 정격전류보다 실제 부하가 크면 접속점에서 발열이 생깁니다. 대용량 기기(에어컨·인덕션)의 전용선은 커넥터 정격이 32A 이상인지 확인하세요.
절연 상태를 점검하세요 — 연결 후 심선이 밖으로 보이면 절연 테이프로 한 번 더 감아 마무리합니다. 습기가 많은 곳이라면 방수 수축 튜브를 씌우는 편이 낫습니다.
잡아당겨 보세요 — 연결 뒤 전선을 가볍게 잡아당겨 빠지지 않는지 확인합니다. 와고 커넥터는 투명 하우징으로 심선이 끝까지 들어갔는지 눈으로도 확인할 수 있습니다.

감전 사고를 줄이려면 작업 시 절연장갑을 착용하는 것이 좋습니다. 간단한 배선 점검이라도 활선 상태에서 작업하면 위험합니다.

이 글은 일반적인 전선 연결 참고 정보를 정리한 것이며, 전기 관련 법규상 일정 규모 이상의 전기 공사는 자격을 갖춘 전기 기사가 시행해야 합니다.
